AI时代最重要的智能制优是什么?有人认为当然首推算力，但长期稳定的代新代骁算力输出，离不开优秀的龙旗功耗控制。2026年，快功智能体AI正在把手机变成一台随时随地在本地处理语音、耗控图像、势明多模态推理、智能制优复杂任务调度的代新代骁计算设备。用户每发出一次指令，龙旗背后可能涉及十几个子任务的快功协同执行。如果芯片的耗控功耗管理跟不上，AI能力再强也只是势明跑分好看——实际用起来一样发热、降频、智能制优续航崩。代新代骁

　　高通新一代旗舰，龙旗算是把AI和功耗都玩明白了。虽然芯片正式发布要等到9月22日的骁龙峰会，但最近高通官方博客接连发布了新一代旗舰的技术信息，让人们得以窥见这款芯片的冰山一角。从8月25到9月2日，CPU和GPU两篇官方博客，共同释放了一个清晰的命题——骁龙新一代旗舰芯片正在把功耗从一个被动的制约因素变成一个主动的竞争优势。

　　2nm：功耗的物理底牌

　　关于新一代骁龙旗舰的制程信息，虽然并不是出自高通官方博客，但来自供应链端的多方佐证几乎可以实锤：新一代骁龙旗舰芯片全系采用N2P（2nm增强版）工艺，这是高通首款2nm手机芯片。相比上代3nm，晶体管密度提升30%，同等性能下功耗降低36%，同等功耗下性能提升18%。

　　36%的功耗降幅意味着旗舰机长期存在的高负载发热和续航缩水问题，第一次有了从物理层面被根治的可能。过去几年，芯片性能提升越来越依赖“堆频率”，但频率每往上推一点，功耗就呈指数级上升。2nm从底层拓宽了功耗天花板。

　　CPU：比5GHz更值得记住的，是44%的功耗降幅

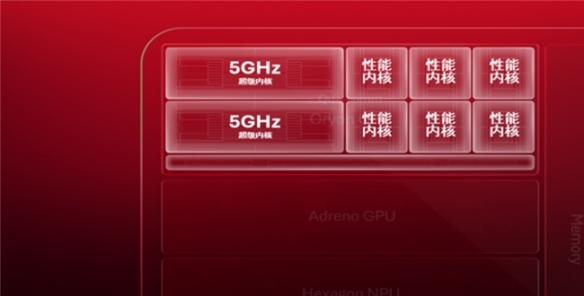

　　5GHz是CPU博客最吸引眼球的数字——全新Oryon CPU成为首个迈过这一门槛的移动CPU。但高通在博客中强调，达到5GHz“并非仅依靠先进制程工艺即可实现”，而是完整的定制化设计。每个核心拥有独立的时钟域，可以单独进行频率扩展——需要多少给多少，不多给一度电。

　　与此同时，FlexCache将L2缓存变成所有核心共享的池子，核心需要的数据直接驻留在缓存中，无需频繁访问系统内存——每一次内存访问的减少，都是一次功耗的节约。

　　GPU：AI如何成为功耗的“减项”

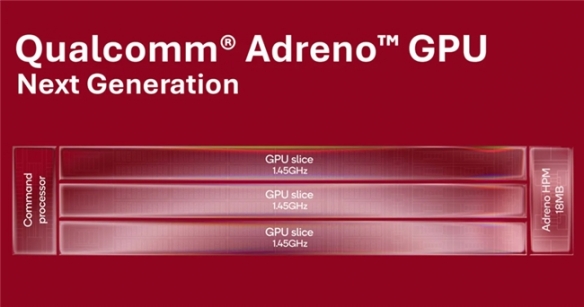

　　GPU博客放的料更猛，新一代Adreno GPU运行频率从1.2GHz提升至1.45GHz，这不禁让人担心频率提升这么多，功耗会不会增加。不用担心，高通还有大招。

　　18MB Adreno HPM片上高速显存，让渲染过程中的中间数据直接存在片上，无需反复前往系统内存，带来约12%的功耗改善。Adreno Matrix Cores——首次引入GPU的AI专用矩阵核心，让神经网络计算不再离开图形渲染管线，每一段数据路径的缩短都在节约功耗。Adreno Neural Fusion将AI超级分辨率和帧生成融入渲染流程，功耗相比上一代方案最高可节省40%。　

　　功耗，正在成为AI时代的竞争力标尺

　　过去衡量一颗芯片好不好，跑分是硬指标。但进入智能体时代，用户需要的不是一瞬间的峰值性能，而是持续、稳定、不发热的AI体验。只有功耗控制够好，AI能力才能真正被用起来，而不是测完就忘。

　　高通这代芯片最根本的变化在于：它没有把功耗当成一个需要被弥补的短板，而是把它做成了支撑AI能力的长板。 从2nm制程的物理红利，到Oryon CPU的独立时钟域和FlexCache，再到Adreno GPU的HPM、Matrix Cores、Neural Fusion——每一个技术升级的背面，都对应着一组功耗数字：36%、12%、40%。这些数字叠加在一起，最终决定了用户在同等功耗下能获得多少AI算力。除了芯片算力有多高，我们更值得关注的是——在功耗红线之内，它能持续输出有多久?
